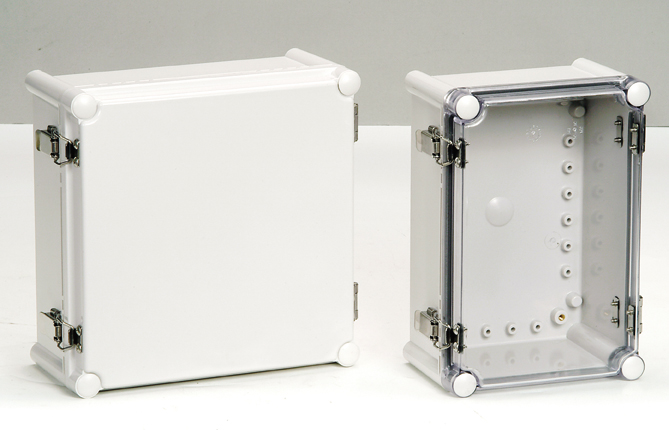

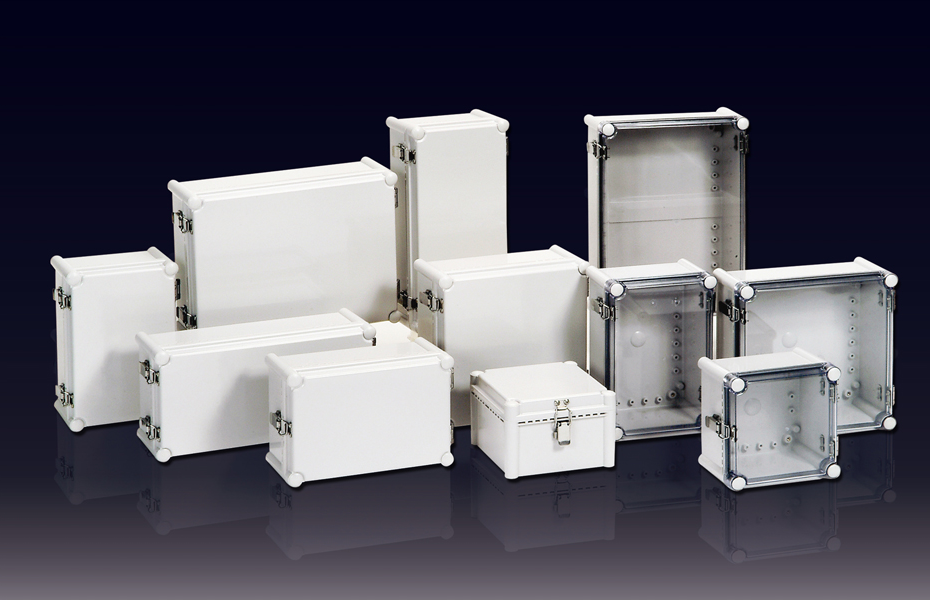

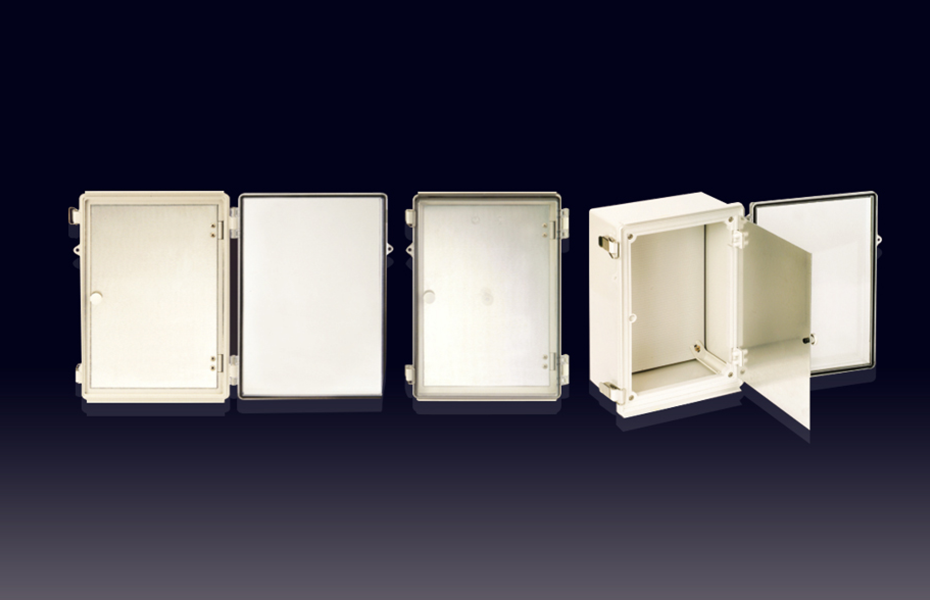

H 시리즈

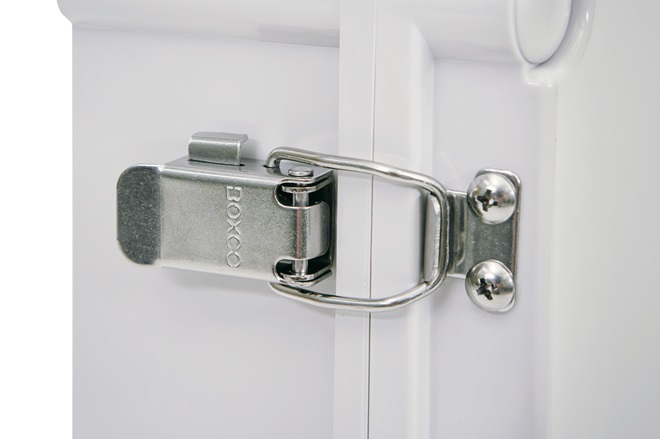

1. 스테인레스 재질의 힌지, 매미고리가 장착되어 개폐빈도가 높아도 파손이 거의 없습니다.
2. 제품 사이즈의 증가에 따라 힌지, 매미고리의 크기를 상향시켜 개폐 시 처짐을 방지하며 완벽한 밀폐력을 확보하였습니다.
3. 사용자의 편의에 따라 직접 힌지와 래치를 장착할 시에도 간단하고 쉽게 타공할 수 있도록 마킹 표시를 추가하여 만든 제품입니다.

**규격 및 사양은 사전 예고 없이 변경될 수 있습니다.

온라인 문의 LIST

사양

방수/방진 보호등급: IP 66/67
충격테스트: IK 08
온도영역: ABS : - 40 ~ + 70℃ │ Polycarbonate(PC) : - 40 ~ + 110℃
난연성: ABS : 94-HB │ Polycarbonate(PC) : 94-V-0, 5VA, HB

모델 및 규격

사이즈(커버포함)		제품모델				중판모델			중판치수		파일
가로×세로×높이 (W1×L1×H1/mm)	가로×세로×높이 (W1×L1×H1/inch)	ABS 회색커버	ABS 투명커버	PC 회색커버	PC 투명커버	플라스틱 PG type	플라스틱 P type	철 S type	M1	M2	DWG	3D	PDF
190×190×130	7.48×7.48×5.12	BC-AGH-191913	BC-ATH-191913	BC-CGH-191913	BC-CTH-191913		1919 P	1919 S	159	159	다운		다운
190×280×100	7.48×11.02×3.94	BC-AGH-192810	BC-ATH-192810	BC-CGH-192810	BC-CTH-192810	1928 PG	1928 P	1928 S	159	249	다운		다운
190×280×130	7.48×11.02×5.12	BC-AGH-192813	BC-ATH-192813	BC-CGH-192813	BC-CTH-192813	1928 PG	1928 P	1928 S	159	249	다운		다운
190×280×180	7.48×11.02×7.09	BC-AGH-192818	BC-ATH-192818	BC-CGH-192818	BC-CTH-192818	1928 PG	1928 P	1928 S	159	249	다운		다운
190×380×130	7.48×14.96×5.12	BC-AGH-193813	BC-ATH-193813	BC-CGH-193813	BC-CTH-193813	1928 PG	1938 P	1938 S	159	347	다운		다운
190×380×180	7.48×14.96×7.09	BC-AGH-193818	BC-ATH-193818	BC-CGH-193818	BC-CTH-193818		1938 P	1938 S	159	347	다운		다운
280×190×100	11.02×7.48×3.94	BC-AGH-281910	BC-ATH-281910	BC-CGH-281910	BC-CTH-281910	1928 PG	1928 P	1928 S	159	249	다운		다운
280×190×130	11.02×7.48×5.12	BC-AGH-281913	BC-ATH-281913	BC-CGH-281913	BC-CTH-281913	1928 PG	1928 P	1928 S	159	249	다운		다운
280×190×180	11.02×7.48×7.09	BC-AGH-281918	BC-ATH-281918	BC-CGH-281918	BC-CTH-281918	1928 PG	1928 P	1928 S	159	249
280×280×130	11.02×11.02×5.12	BC-AGH-282813	BC-ATH-282813	BC-CGH-282813	BC-CTH-282813		2828 P	2828 S	248	248	다운		다운
280×340×130	11.02×13.39×5.12	BC-AGH-283413	BC-ATH-283413	BC-CGH-283413	BC-CTH-283413		2834 P	2834 S	249	308	다운		다운
280×380×130	11.02×14.96×5.12	BC-AGH-283813	BC-ATH-283813	BC-CGH-283813	BC-CTH-283813	2838 PG	2838 P	2838 S	249	348	다운		다운
280×380×180	11.02×14.96×7.09	BC-AGH-283818	BC-ATH-283818	BC-CGH-283818	BC-CTH-283818	2838 PG	2838 P	2838 S	249	348	다운		다운
280×560×130	11.02×22.05×5.12	BC-AGH-285613	BC-ATH-285613	BC-CGH-285613	BC-CTH-285613			2856 S	251	531	다운		다운
330×430×180	12.99×16.93×7.09	BC-AGH-334318	BC-ATH-334318	BC-CGH-334318	BC-CTH-334318		3343 P	3343 S	294	394	다운		다운
340×280×130	13.39×11.02×5.12	BC-AGH-342813	BC-ATH-342813	BC-CGH-342813	BC-CTH-342813		2834 P	2834 S	249	308	다운		다운
380×190×130	14.96×7.48×5.12	BC-AGH-381913	BC-ATH-381913	BC-CGH-381913	BC-CTH-381913		1938 P	1938 S	159	347	다운		다운
380×190×180	14.96×7.48×7.09	BC-AGH-381918	BC-ATH-381918	BC-CGH-381918	BC-CTH-381918		1938 P	1938 S	159	347	다운		다운
380×280×130	14.96×11.02×5.12	BC-AGH-382813	BC-ATH-382813	BC-CGH-382813	BC-CTH-382813	2838 PG	2838 P	2838 S	249	348	다운		다운
380×280×180	14.96×11.02×7.09	BC-AGH-382818	BC-ATH-382818	BC-CGH-382818	BC-CTH-382818	2838 PG	2838 P	2838 S	249	348	다운		다운
380×560×180	14.96×22.05×7.09	BC-AGH-385618	BC-ATH-385618	BC-CGH-385618	BC-CTH-385618			3856 S	345	531	다운		다운
430×330×180	16.93×12.99×7.09	BC-AGH-433318	BC-ATH-433318	BC-CGH-433318	BC-CTH-433318		3343 P	3343 S	294	394	다운		다운
560×280×130	22.05×11.02×5.12	BC-AGH-562813	BC-ATH-562813	BC-CGH-562813	BC-CTH-562813			2856 S	251	531	다운		다운
560×380×180	22.05×14.96×7.09	BC-AGH-563818	BC-ATH-563818	BC-CGH-563818	BC-CTH-563818			3856 S	345	531	다운		다운
