Home > 제품소개 > R 시리즈

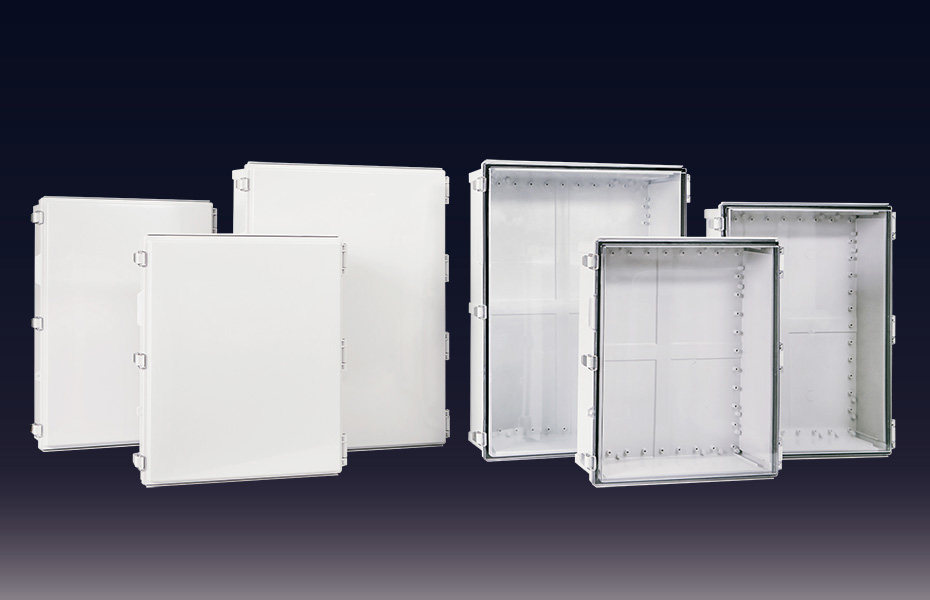

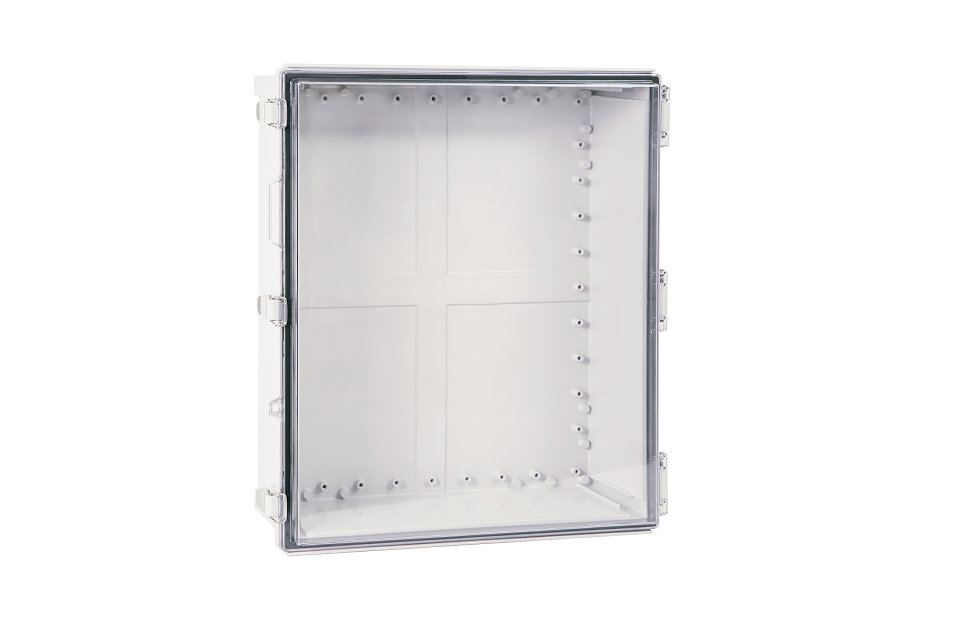

R 시리즈

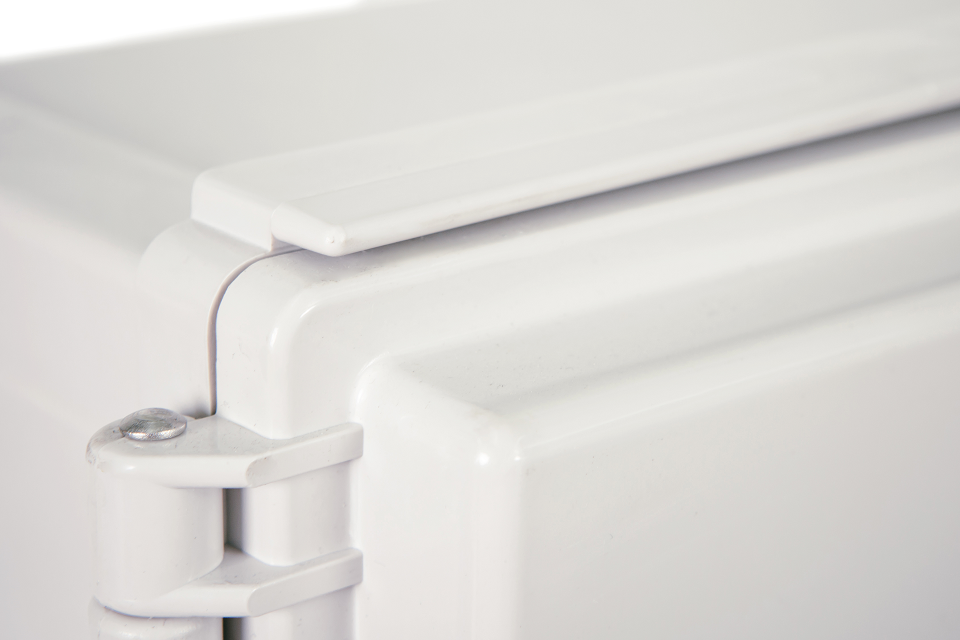

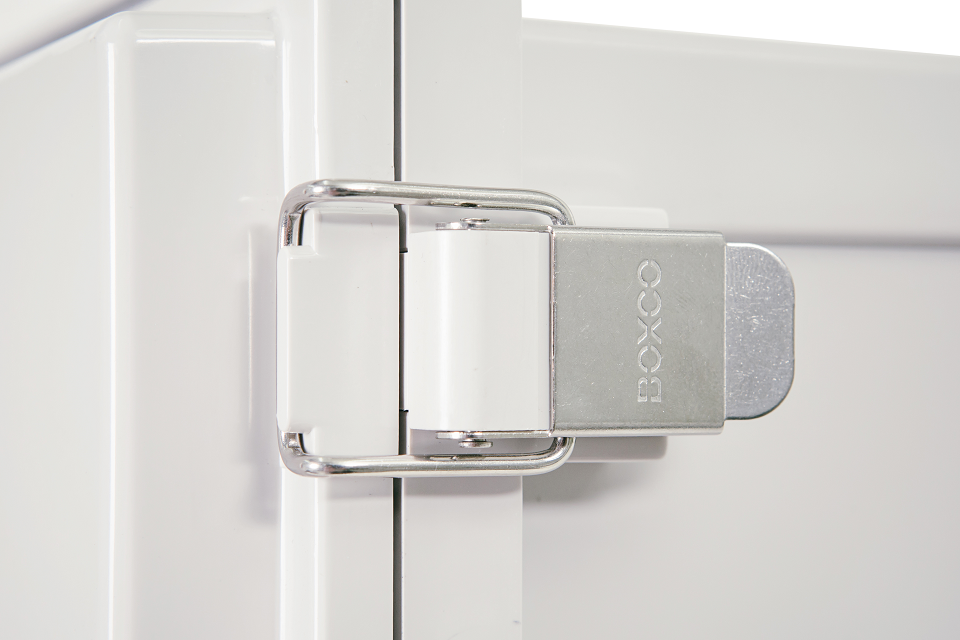

1. 스텐레스 힌지핀, 스텐레스 래치 타입
2. ˙커버, 베이스 탈부착 용이

**규격 및 사양은 사전 예고 없이 변경될 수 있습니다.

사양

온도영역
ABS : - 40 ~ + 70℃ | PC : - 40 ~ + 110℃
난연성
ABS : 94-HB | PC : 94-V-0, 5VA, HB

모델 및 규격

사이즈(커버포함) 제품모델 중판모델 중판치수 파일
가로×세로×높이
(W1×L1×H1/mm)
가로×세로×높이
(W1×L1×H1/inch)
ABS
회색커버
ABS
투명커버
PC
회색커버
PC
투명커버

SQ type
플라스틱
G type
플라스틱
C type
M1 M2 DWG 3D PDF
100×150×75 3.94×5.91×2.95 BC-AGR-101508 BC-ATR-101508 1015 SQ 1015 G 74 124 다운 다운
100×150×95 3.94×5.91×3.74 BC-AGR-101510 BC-ATR-101510 1015 SQ 1015 G 74 124 다운 다운
150×150×95 5.91×5.91×3.74 BC-AGR-151510 BC-ATR-151510 1515 SQ 1515 G 124 124 다운 다운
160×210×105 6.30×8.27×4.13 BC-AGR-162111 BC-ATR-162111 1520 SQ 1520 G 130 180 다운 다운
160×210×135 6.30×8.27×5.31 BC-AGR-162114 BC-ATR-162114 1520 SQ 1520 G 130 180 다운 다운
160×260×105 6.30×10.24×4.13 BC-AGR-162611 BC-ATR-162611 1525 SQ 1525 G 128 228 다운 다운
160×260×135 6.30×10.24×5.31 BC-AGR-162614 BC-ATR-162614 1525 SQ 1525 G 128 228 다운 다운
210×210×135 8.27×8.27×5.31 BC-AGR-212114 BC-ATR-212114 2020 SQ 2020 G 180 180 다운 다운
190×280×100 7.48×11.02×3.94 BC-AGR-192810 BC-ATR-192810 1928 SQ 1928 G 155 245 다운 다운
200×250×160 7.87×9.84×6.30 BC-AGR-202516 BC-ATR-202516 2025 SQ 2025 G 다운 다운
200×300×130 7.87×11.81×5.12 BC-AGR-203013 BC-ATR-203013 2030 SQ 2030 G 2030 C 160 260 다운 다운
200×300×160 7.87×11.81×6.30 BC-AGR-203016 BC-ATR-203016 2030 SQ 2030 G 2030 C 160 260 다운 다운
200×300×180 7.87×11.81×7.09 BC-AGR-203018 BC-ATR-203018 2030 SQ 2030 G 2030 C 160 260 다운 다운
200×300×210 7.87×11.81×8.27 BC-AGR-203021 BC-ATR-203021 2030 SQ 2030 G 2030 C 160 260 다운 다운
250×300×160 9.84×11.81×6.30 BC-AGR-253016 BC-ATR-253016 2535 SQ 2530 G 다운 다운
250×350×160 9.84×13.78×6.3 BC-AGR-253516 BC-ATR-253516 2535 SQ 2535 G 2535 C 210 310 다운 다운
250×350×180 9.84×13.78×7.09 BC-AGR-253518 BC-ATR-253518 2535 SQ 2535 G 2535 C 210 310 다운 다운
300×300×160 11.81×11.81×6.3 BC-AGR-303016 BC-ATR-303016 3030 SQ 3030 G 3030 C 260 260 다운 다운
300×300×180 11.81×11.81×7.09 BC-AGR-303018 BC-ATR-303018 3030 SQ 3030 G 3030 C 260 260 다운 다운
300×400×160 11.81×15.75×6.30 BC-AGR-304016 BC-ATR-304016 3040 SQ 3040 G 3040 C 260 360 다운 다운
300×400×180 11.81×15.75×7.09 BC-AGR-304018 BC-ATR-304018 3040 SQ 3040 G 3040 C 260 360 다운 다운
300×400×230 11.81×15.75×9.06 BC-AGR-304023 BC-ATR-304023 3040 SQ 3040 G 260 360 다운 다운
350×450×170 13.78×17.72×6.69 BC-AGR-354517 BC-ATR-354517 3545 SQ 3545 G 300 400 다운 다운
350×450×210 13.78×17.72×8.27 BC-AGR-354521 BC-ATR-354521 3545 SQ 3545 G 300 400 다운 다운
400×500×170 15.75×19.69×6.69 BC-AGR-405017 BC-ATR-405017 4050 SQ 4050 G 350 450 다운 다운
400×500×210 15.75×19.69×8.27 BC-AGR-405021 BC-ATR-405021 4050 SQ 4050 G 350 450 다운 다운
510×610×160 20.08×24.02×6.23 BC-AGR-516116 BC-ATR-516116 5161 SQ 5161 C 444 544 다운 다운
510×610×200 20.08×24.02×7.87 BC-AGR-516120 BC-ATR-516120 5161 SQ 5161 C 444 544 다운 다운
510×710×200 20.08×27.95×7.87 BC-AGR-517120 BC-ATR-517120 5171 SQ 5171 C 444 644 다운 다운
610×710×200 24.02×27.95×7.87 BC-AGR-617120 BC-ATR-617120 6171 SQ 6171 C 544 644 다운 다운
610×810×260 24.02×31.89×10.24 BC-AGR-618126 BC-ATR-618126 6181 SQ 6181 C 544 744 다운 다운
