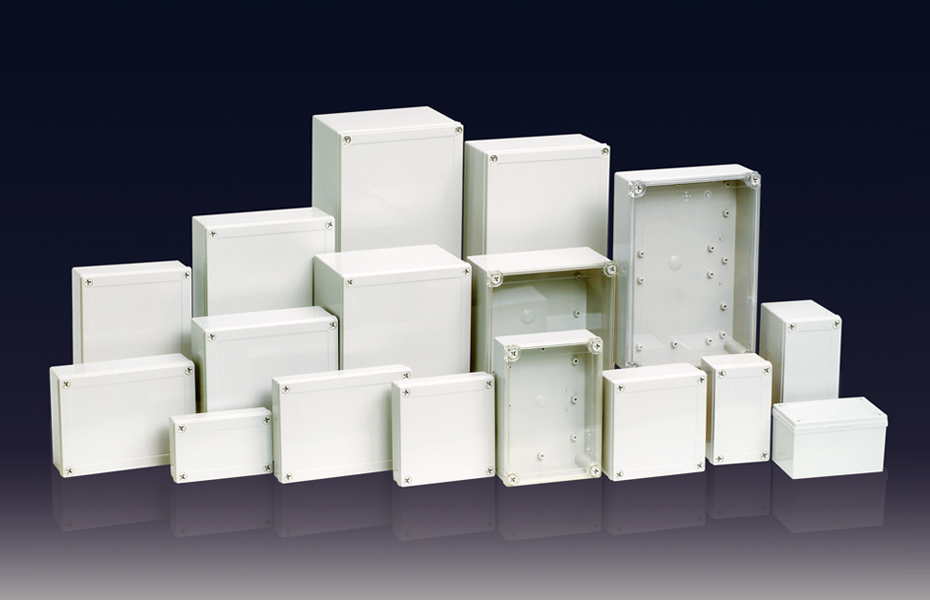

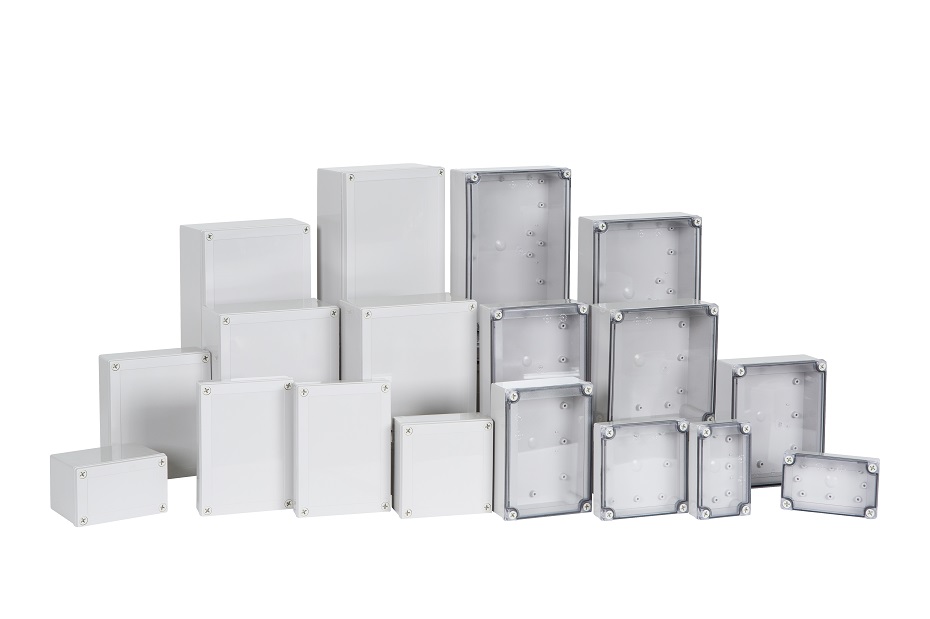

M 시리즈

***일부 M시리즈의 경우 재고 소진 후 커버/바디 높이 변경(전체 높이는 동일)이 있을 예정이오니 사전에 확인 부탁드립니다.

1. M 시리즈 플라스틱 박스는 멤브레인 키패드 부착을 고려하여 커버중앙 표면을 약간 낮추어 설계하였습니다.

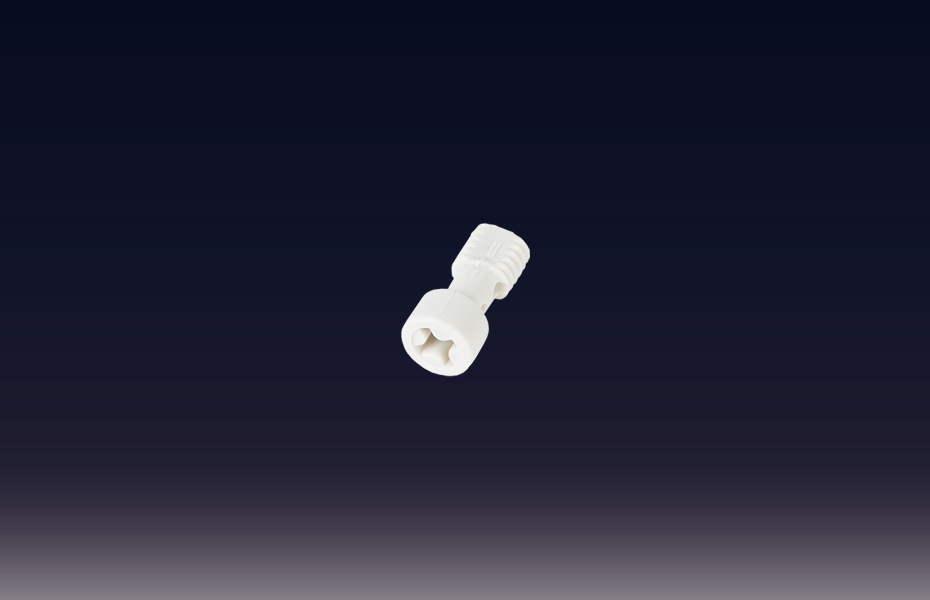

2. 베이스의 커버볼트 체결용 나사산은 사출형성 시 베이스에 일체형으로 성형된 것으로 강도가 우수하며 볼트 체결 시 뭉개짐이 없이 견고합니다.

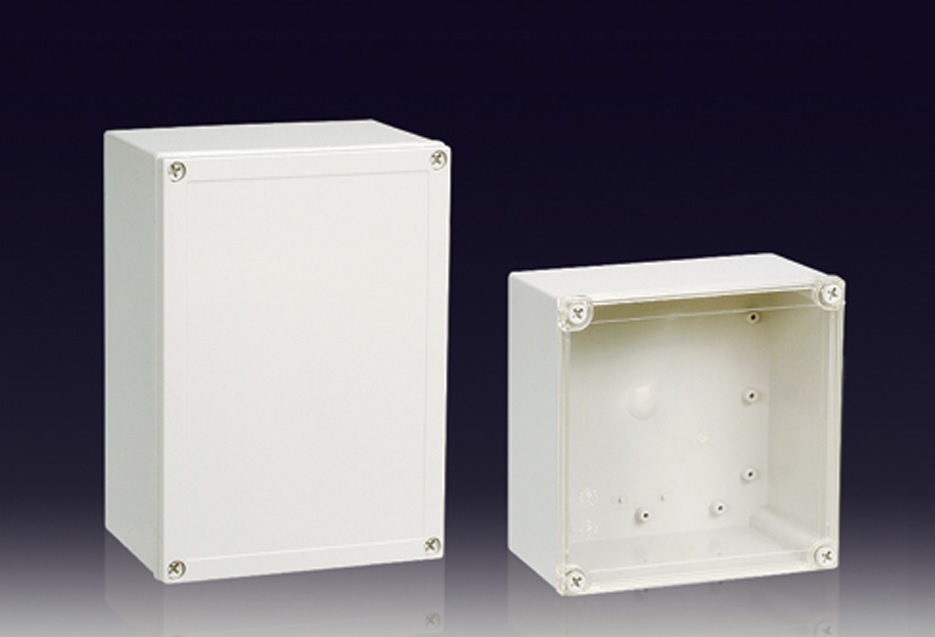

3. 커버는 낮게 베이스는 높게 제작되어 세련된 제품외관을 가지고 있습니다.

**규격 및 사양은 사전 예고 없이 변경될 수 있습니다.


사양

방수/방진 보호등급
IP 66/67
충격테스트
IK 08
온도영역
ABS : - 40 ~ + 70℃ | Polycarbonate(PC) : - 40 ~ + 110℃
난연성
ABS : 94-HB | Polycarbonate(PC) : 94-V-0, 5VA, HB

모델 및 규격

사이즈(커버포함) 제품모델 중판모델 중판치수 파일
가로×세로×높이
(W1×L1×H1/mm)
가로×세로×높이
(W1×L1×H1/inch)
ABS
회색커버
ABS
투명커버
PC
회색커버
PC
투명커버
플라스틱
G type
플라스틱
P type
M1
중판
M2
중판
DWG 3D PDF
80×130×35 3.15×5.12×1.38 BC-AGM-081303 BC-ATM-081303 BC-CGM-081303 BC-CTM-081303 0813 P 0813 M 48 98 다운 다운
80×130×40 3.15×5.12×1.58 BC-AGM-081304 BC-ATM-081304 BC-CGM-081304 BC-CTM-081304 0813 P 0813 M 48 98 다운 다운
80×130×50 3.15×5.12×1.97 BC-AGM-081305 BC-ATM-081305 BC-CGM-081305 BC-CTM-081305 0813 P 0813 M 48 98 다운 다운
80×130×60 3.15×5.12×2.36 BC-AGM-081306 BC-ATM-081306 BC-CGM-081306 BC-CTM-081306 0813 P 0813 M 48 98 다운 다운
80×130×75 3.15×5.12×2.95 BC-AGM-081307 BC-ATM-081307 BC-CGM-081307 BC-CTM-081307 0813 P 0813 M 48 98 다운 다운
80×130×85 3.15×5.12×3.35 BC-AGM-081308 BC-ATM-081308 BC-CGM-081308 BC-CTM-081308 0813 P 0813 M 48 98 다운 다운
80×130×100 3.15×5.12×3.94 BC-AGM-081310 BC-ATM-081310 BC-CGM-081310 BC-CTM-081310 0813 P 0813 M 48 98 다운 다운
80×130×110 3.15×5.12×4.33 BC-AGM-081311 BC-ATM-081311 BC-CGM-081311 BC-CTM-081311 0813 P 0813 M 48 98 다운 다운
80×130×125 3.15×5.12×4.92 BC-AGM-081312 BC-ATM-081312 BC-CGM-081312 BC-CTM-081312 0813 P 0813 M 48 98 다운 다운
100×100×35 3.94×3.94×1.38 BC-AGM-101003 BC-ATM-101003 BC-CGM-101003 BC-CTM-101003 1010 P 다운 다운
100×100×50 3.94×3.94×1.97 BC-AGM-101005 BC-ATM-101005 BC-CGM-101005 BC-CTM-101005 1010 P 다운 다운
100×100×60 3.94×3.94×2.36 BC-AGM-101006 BC-ATM-101006 BC-CGM-101006 BC-CTM-101006 1010 P 다운 다운
100×100×75 3.94×3.94×2.95 BC-AGM-101007 BC-ATM-101007 BC-CGM-101007 BC-CTM-101007 1010 P 다운 다운
130×130×35 5.12×5.12×1.38 BC-AGM-131303 BC-ATM-131303 BC-CGM-131303 BC-CTM-131303 1313 M 98 98 다운 다운
130×130×50 5.12×5.12×1.97 BC-AGM-131305 BC-ATM-131305 BC-CGM-131305 BC-CTM-131305 1313 M 98 98 다운 다운
130×130×60 5.12×5.12×2.36 BC-AGM-131306 BC-ATM-131306 BC-CGM-131306 BC-CTM-131306 1313 M 98 98 다운 다운
130×130×75 5.12×5.12×2.95 BC-AGM-131307 BC-ATM-131307 BC-CGM-131307 BC-CTM-131307 1313 M 98 98 다운 다운
130×130×85 5.12×5.12×3.35 BC-AGM-131308 BC-ATM-131308 BC-CGM-131308 BC-CTM-131308 1313 M 98 98 다운 다운
130×130×100 5.12×5.12×3.94 BC-AGM-131310 BC-ATM-131310 BC-CGM-131310 BC-CTM-131310 1313 M 98 98 다운 다운
130×130×110 5.12×5.12×4.33 BC-AGM-131311 BC-ATM-131311 BC-CGM-131311 BC-CTM-131311 1313 M 98 98 다운 다운
130×130×125 5.12×5.12×4.92 BC-AGM-131312 BC-ATM-131312 BC-CGM-131312 BC-CTM-131312 1313 M 98 98 다운 다운
130×180×35 5.12×7.09×1.38 BC-AGM-131803 BC-ATM-131803 BC-CGM-131803 BC-CTM-131803 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×50 5.12×7.09×1.97 BC-AGM-131805 BC-ATM-131805 BC-CGM-131805 BC-CTM-131805 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×60 5.12×7.09×2.36 BC-AGM-131806 BC-ATM-131806 BC-CGM-131806 BC-CTM-131806 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×75 5.12×7.09×2.95 BC-AGM-131807 BC-ATM-131807 BC-CGM-131807 BC-CTM-131807 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×85 5.12×7.09×3.35 BC-AGM-131808 BC-ATM-131808 BC-CGM-131808 BC-CTM-131808 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×100 5.12×7.09×3.94 BC-AGM-131810 BC-ATM-131810 BC-CGM-131810 BC-CTM-131810 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×110 5.12×7.09×4.33 BC-AGM-131811 BC-ATM-131811 BC-CGM-131811 BC-CTM-131811 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×125 5.12×7.09×4.92 BC-AGM-131812 BC-ATM-131812 BC-CGM-131812 BC-CTM-131812 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×135 5.12×7.09×5.32 BC-AGM-131813 BC-ATM-131813 BC-CGM-131813 BC-CTM-131813 1217 G 1217 P 1318 M 100 160 다운 다운
130×180×150 5.12×7.09×5.91 BC-AGM-131815 BC-ATM-131815 BC-CGM-131815 BC-CTM-131815 1217 G 1217 P 1318 M 100 160 다운 다운
150×180×60 5.91×7.09×2.36 BC-AGM-151806 BC-ATM-151806 BC-CGM-151806 BC-CTM-151806 1518 M 120 148 다운 다운
150×180×75 5.91×7.09×2.95 BC-AGM-151807 BC-ATM-151807 BC-CGM-151807 BC-CTM-151807 1518 M 120 148 다운 다운
180×180×40 7.09×7.09×1.58 BC-AGM-181804 BC-ATM-181804 BC-CGM-181804 BC-CTM-181804 1818 M 148 148 다운 다운
180×180×55 7.09×7.09×2.17 BC-AGM-181805 BC-ATM-181805 BC-CGM-181805 BC-CTM-181805 1818 M 148 148 다운 다운
180×180×60 7.09×7.09×2.36 BC-AGM-181806 BC-ATM-181806 BC-CGM-181806 BC-CTM-181806 1818 M 148 148 다운 다운
180×180×75 7.09×7.09×2.95 BC-AGM-181807 BC-ATM-181807 BC-CGM-181807 BC-CTM-181807 1818 M 148 148 다운 다운
180×180×85 7.09×7.09×3.35 BC-AGM-181808 BC-ATM-181808 BC-CGM-181808 BC-CTM-181808 1818 M 148 148 다운 다운
180×180×100 7.09×7.09×3.94 BC-AGM-181810 BC-ATM-181810 BC-CGM-181810 BC-CTM-181810 1818 M 148 148 다운 다운
180×180×110 7.09×7.09×4.33 BC-AGM-181811 BC-ATM-181811 BC-CGM-181811 BC-CTM-181811 1818 M 148 148 다운 다운
180×180×125 7.09×7.09×4.92 BC-AGM-181812 BC-ATM-181812 BC-CGM-181812 BC-CTM-181812 1818 M 148 148 다운 다운
180×180×135 7.09×7.09×5.32 BC-AGM-181813 BC-ATM-181813 BC-CGM-181813 BC-CTM-181813 1818 M 148 148 다운 다운
180×180×150 7.09×7.09×5.91 BC-AGM-181815 BC-ATM-181815 BC-CGM-181815 BC-CTM-181815 1818 M 148 148 다운 다운
180×180×160 7.09×7.09×6.30 BC-AGM-181816 BC-ATM-181816 BC-CGM-181816 BC-CTM-181816 1818 M 148 148 다운 다운
180×180×175 7.09×7.09×6.89 BC-AGM-181817 BC-ATM-181817 BC-CGM-181817 BC-CTM-181817 1818 M 148 148 다운 다운
180×255×50 7.09×10.04×1.97 BC-AGM-182505 BC-ATM-182505 BC-CGM-182505 BC-CTM-182505 1825 M 148 223 다운 다운
180×255×65 7.09×10.04×2.56 BC-AGM-182506 BC-ATM-182506 BC-CGM-182506 BC-CTM-182506 1825 M 148 22 다운 다운
180×255×75 7.09×10.04×2.95 BC-AGM-182507 BC-ATM-182507 BC-CGM-182507 BC-CTM-182507 1825 M 148 223 다운 다운
180×255×90 7.09×10.04×3.54 BC-AGM-182509 BC-ATM-182509 BC-CGM-182509 BC-CTM-182509 1825 M 148 223 다운 다운
180×255×100 7.09×10.04×3.94 BC-AGM-182510 BC-ATM-182510 BC-CGM-182510 BC-CTM-182510 1825 M 148 223 다운 다운
180×255×115 7.09×10.04×4.53 BC-AGM-182511 BC-ATM-182511 BC-CGM-182511 BC-CTM-182511 1825 M 148 223 다운 다운
180×255×125 7.09×10.04×4.92 BC-AGM-182512 BC-ATM-182512 BC-CGM-182512 BC-CTM-182512 1825 M 148 223 다운 다운
180×255×140 7.09×10.04×5.51 BC-AGM-182514 BC-ATM-182514 BC-CGM-182514 BC-CTM-182514 1825 M 148 223 다운 다운
180×255×150 7.09×10.04×5.91 BC-AGM-182515 BC-ATM-182515 BC-CGM-182515 BC-CTM-182515 1825 M 148 223 다운 다운
