Home > 제품소개 > M 타입

M 타입

1. 재질 : 니켈도금황동
2. 씰 : NBR
3. 오링 : NBR
4. 방수등급 : IP66/67

**규격 및 사양은 사전 예고 없이 변경될 수 있습니다.

모델 및 규격

제품모델 규격 파일

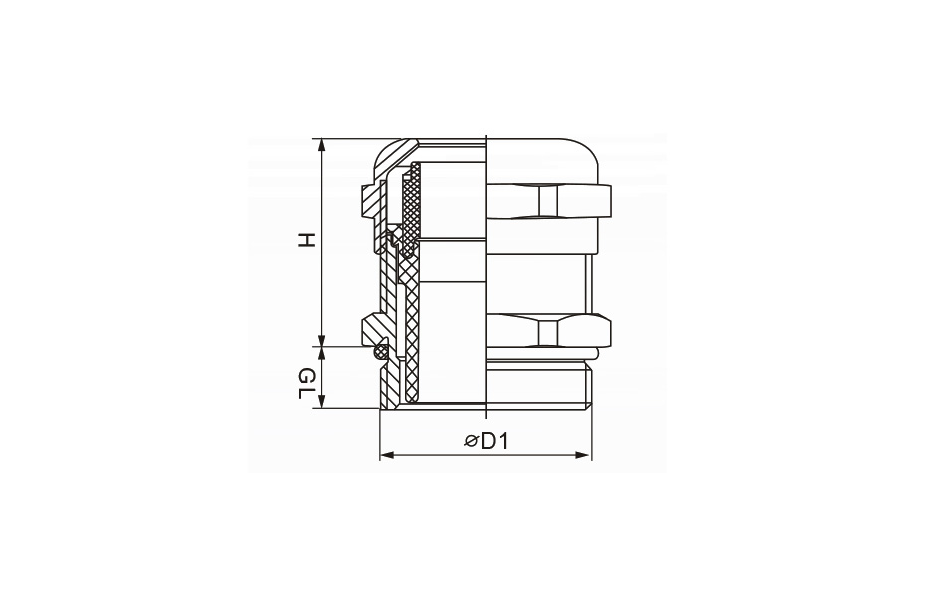

제품모델 Thread Cable ø(mm) H(mm) GL(mm) W(mm) D1(mm) DWG 3D PDF
BC-MM12 M12x1.5 4~7 15 6 14 12
BC-MM16 M16x1.5 5~8 19 7 18 16
BC-MM18 M18x1.5 6~10 20 8 20 18
BC-MM20 M20x1.5 6~12 22 8 22 20
BC-MM22 M22x1.5 7~14 21 9 24 22
BC-MM24 M24x1.5 12~15 23 7 24 24
BC-MM25 M25x1.5 7~14 21 9 27 25
BC-MM27 M27x1.5 13~18 24 7.5 30 27
BC-MM30 M30x1.5 13~18 23 8 32 30
BC-MM32 M32x1.5 16~22 31 8 35 31.5
BC-MM36 M36x1.5 18~25 31 8 36 35.8
BC-MM40 M40x1.5 22~30 37 9 45 39.4
BC-MM50 M50x1.5 32~38 37 9 57 49.2
BC-MM63 M63x1.5 34~44 39 13 63 63
