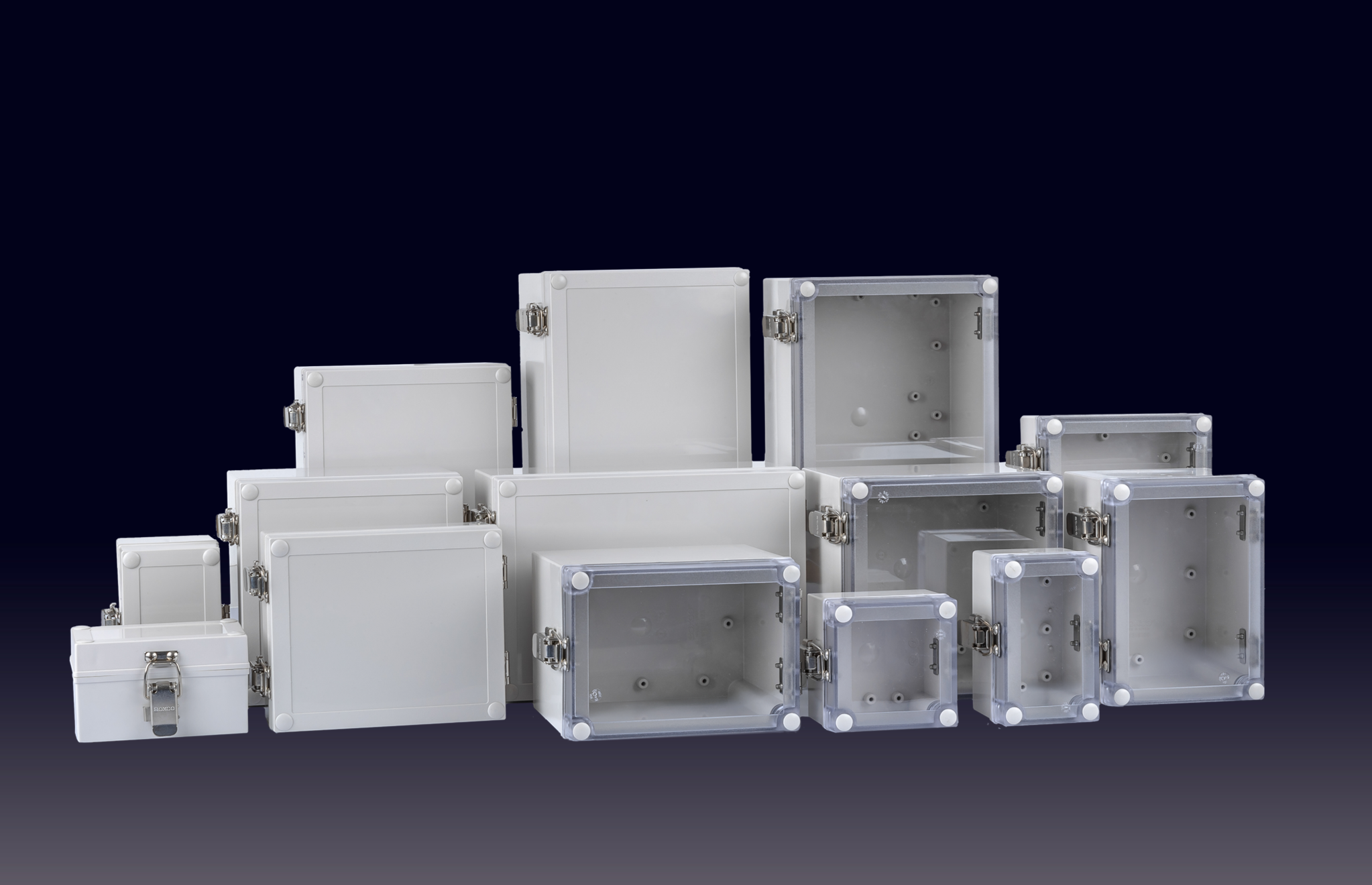

MH 시리즈

1. MH 시리즈 플라스틱 박스는 멤브레인 키패드 부착을 고려하여 커버중앙 표면을 약간 낮추어 설계하였습니다.
2. 베이스의 커버볼트 체결용 나사산은 사출형성 시 베이스에 일체형으로 성형된 것으로 강도가 우수하며 볼트 체결 시 뭉개짐이 없이 견고합니다.

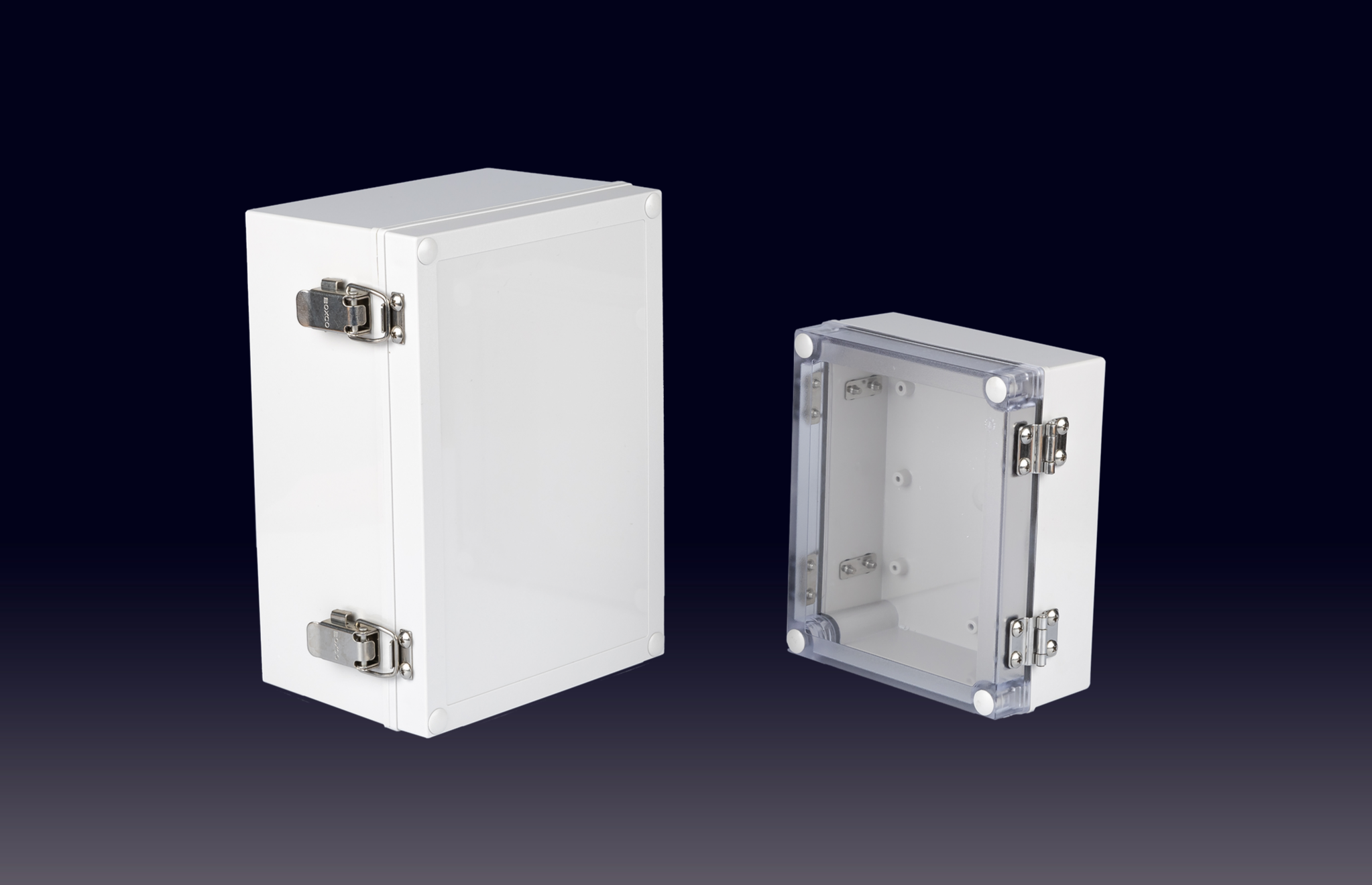

3. 커버는 낮게 베이스는 높게 제작되어 세련된 제품외관을 가지고 있습니다.

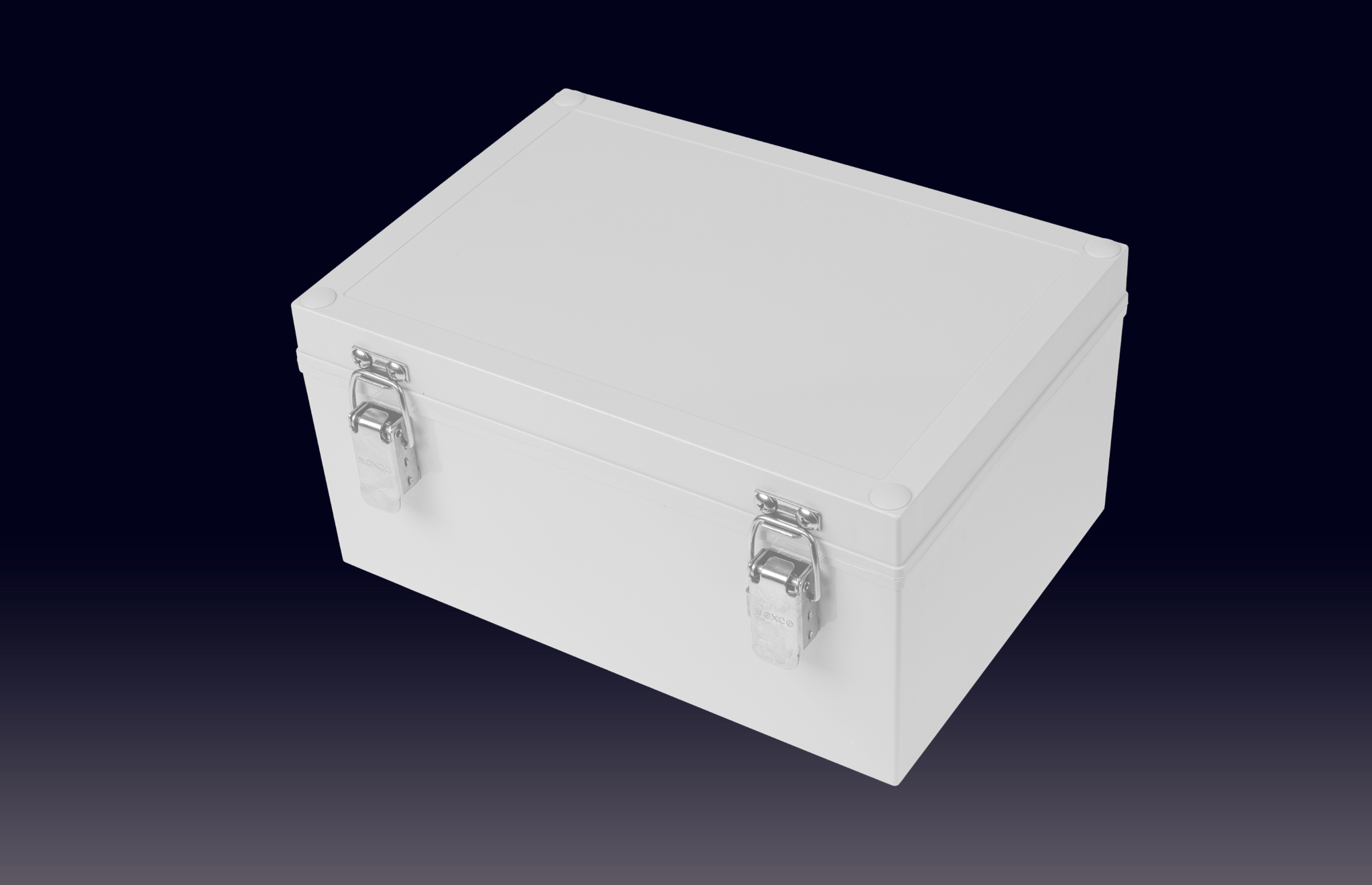

4. 스테인레스 재질의 힌지, 매미고리가 장착되어 개폐빈도가 높아도 파손이 거의 없습니다.

**규격 및 사양은 사전 예고 없이 변경될 수 있습니다.

사양

온도영역
ABS : - 40 ~ + 70℃ | Polycarbonate(PC) : - 40 ~ + 110℃
난연성
ABS : 94-HB | Polycarbonate(PC) : 94-V-0, 5VA, HB

모델 및 규격

사이즈(커버포함) 제품모델 중판모델 중판치수 파일
가로×세로×높이
(mm)
가로×세로×높이
(inch)
ABS
회색커버
ABS
투명커버
PC
회색커버
PC
투명커버
플라스틱
G type
플라스틱
P type

M1
중판
M2
중판
DWG 3D PDF
80x130x75 3.15×5.12×2.95 BC-AGMH-081307 BC-ATMH-081307 0813 G 0813 P 0813 M
130x80x75 5.12×3.15×2.95 BC-AGMH-130807 BC-ATMH-130807 0813 G 0813 P 0813 M
80x130x100 3.15×5.12×3.94 BC-AGMH-081310 BC-ATMH-081310 0813 G 0813 P 0813 M
130x80x100 5.12×3.15×3.94 BC-AGMH-130810 BC-ATMH-130810 0813 G 0813 P 0813 M
80x130x110 3.15×5.12×4.33 BC-AGMH-081311 BC-ATMH-081311 0813 G 0813 P 0813 M
130x80x110 5.12×3.15×4.33 BC-AGMH-130811 BC-ATMH-130811 0813 G 0813 P 0813 M
80x130x125 3.15×5.12×4.92 BC-AGMH-081312 BC-ATMH-081312 0813 G 0813 P 0813 M
130x80x125 5.12×3.15×4.92 BC-AGMH-130812 BC-ATMH-130812 0813 G 0813 P 0813 M
100x100x75 3.94×3.94×2.95 BC-AGMH-101007 BC-ATMH-101007 1010 P
130x130x75 5.12×5.12×2.95 BC-AGMH-131307 BC-ATMH-131307 1313 M
130x130x100 5.12×5.12×3.94 BC-AGMH-131310 BC-ATMH-131310 1313 M
130x130x125 5.12×5.12×4.92 BC-AGMH-131312 BC-ATMH-131312 1313 M
130x180x75 5.12×7.09×2.95 BC-AGMH-131807 BC-ATMH-131807 1217 G 1217 P 1318 M
180x130x75 5.12×7.09×2.95 BC-AGMH-181307 BC-ATMH-181307 1217 G 1217 P 1318 M
130x180x100 5.12×7.09×3.94 BC-AGMH-131810 BC-ATMH-131810 1217 G 1217 P 1318 M
180x130x100 7.09×5.12×3.94 BC-AGMH-181310 BC-ATMH-181310 1217 G 1217 P 1318 M
130x180x125 5.12×7.09×4.92 BC-AGMH-131812 BC-ATMH-131812 1217 G 1217 P 1318 M
180x130x125 7.09×5.12×4.92 BC-AGMH-181312 BC-ATMH-181312 1217 G 1217 P 1318 M
130x180x150 5.12×7.09×5.91 BC-AGMH-131815 BC-ATMH-131815 1217 G 1217 P 1318 M
180x130x150 7.09×5.12×5.91 BC-AGMH-181315 BC-ATMH-181315 1217 G 1217 P 1318 M
150x180x75 5.91×7.09×2.95 BC-AGMH-151807 BC-ATMH-151807 1417 G 1518 M
180x150x75 7.09×5.91×2.95 BC-AGMH-181507 BC-ATMH-181507 1417 G 1518 M
180x180x75 7.09×7.09×2.95 BC-AGMH-181807 BC-ATMH-181807 1818 M
180x180x100 7.09×7.09×3.94 BC-AGMH-181810 BC-ATMH-181810 1818 M
180x180x125 7.09×7.09×4.92 BC-AGMH-181812 BC-ATMH-181812 1818 M
180x180x150 7.09×7.09×5.91 BC-AGMH-181815 BC-ATMH-181815 1818 M
180x180x175 7.09×7.09×6.89 BC-AGMH-181817 BC-ATMH-181817 1818 M
180x255x75 7.09×10.04×2.95 BC-AGMH-182507 BC-ATMH-182507 1825 G 1825 M
255x180x75 10.04×7.09×2.95 BC-AGMH-251807 BC-ATMH-251807 1825 G 1825 M
180x255x100 7.09×10.04×3.94 BC-AGMH-182510 BC-ATMH-182510 1825 G 1825 M
255x180x100 10.04×7.09×3.94 BC-AGMH-251810 BC-ATMH-251810 1825 G 1825 M
180x255x125 7.09×10.04×4.92 BC-AGMH-182512 BC-ATMH-182512 1825 G 1825 M
255x180x125 10.04×7.09×4.92 BC-AGMH-251812 BC-ATMH-251812 1825 G 1825 M
180x255x150 7.09×10.04×5.91 BC-AGMH-182515 BC-ATMH-182515 1825 G 1825 M
255x180x150 10.04×7.09×5.91 BC-AGMH-251815 BC-ATMH-251815 1825 G 1825 M
180x255x175 7.09×10.04×6.89 BC-AGMH-182517 BC-ATMH-182517 1825 G 1825 M
255x180x175 10.04×7.09×6.89 BC-AGMH-251817 BC-ATMH-251817 1825 G 1825 M
